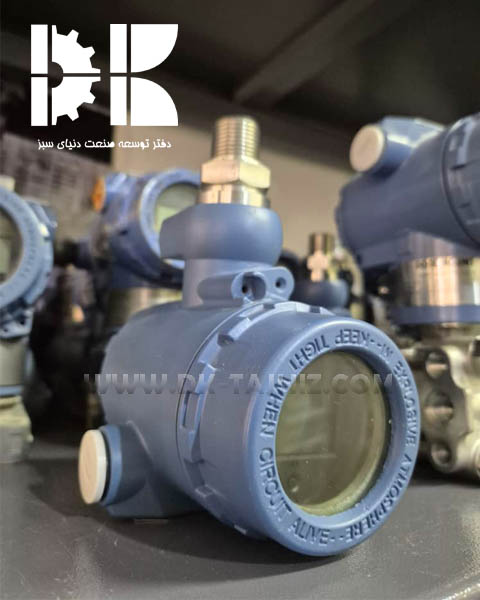

ترانسمیتر فشار روزمونت 3051TG/قیمت و مشخصات فنی Rosemount 3051TG

توضیحات

نحوه عملکرد ترانسمیتر فشار روزمونت 3051TG

این ترانسمیتر می تواند فشار های بالا و دما های شدید و مواد خورنده را تحمل کند و برای محیط های خطرناک صنعتی استفاده شود و کارش سنجش فشار و تبدیل سیگنال است . و برای انواع گیج ها کاربرد دارد .

در ادامه مراحل کاری تجهیز را می گوییم :

1. سنجش فشار : فشار سیال موجود به دیافراگم سنسور پرشر ترانسمیتر روزمونت وارد می شود و همین امر باعث تغییر شکل دیافراگم می شود و به موجب آن تغییراتی در مقاومت الکتریکی پیزومقاومتی رخ می دهد .
2. تبدیل سیگنال : این تغییرات باعث تولید سیگنال الکتریکی می شود . این سیگنال که به صورت ولتاژ یا جریان الکتریکی است نسبت مستقیم با مقدار فشار دارد.
3. پردازش سیگنال و ارتباط : در ترانسمیتر فشار روزمونت 3051TG یک مدار الکترونیکی به نام پل وتسون قرار دارد که سیگنال های الکتریکی خام را پردازش می کند . این کار باعث تنظیم ولتاژ خروجی مدار و تقویت و فیلتر شدن و خطی سازی سیگنال ها می شود . و پس از آن می تواند توسط یک سیستم کنترل یا دستگاه نظارت تفسیر می شود .

ویژگی ها و مزایای ترانسمیتر فشار 3051TG Rosemount

• دقت بالا و تکرارپذیری زیاد
• محدوده گسترده فشار کاری
• عیب یابی پیشرفته
• نصب و پیکربندی آسان
• پشتیبانی از فناوری های دیجیتال
• پایداری در شرایط سخت ( ضربه / لرزش / تغییرات دما و… )
• 8 برابر سریع تر از پاسخ دهی ترانسمیتر فشار معمولی

کاربرد انواع ترانسمیتر 3051TG

1.  مدل TG1 برای ( رنج فشار پایین )

• محدوده فشار : 0 تا 2.1 بار ( 0 تا 30 psi )
• کاربرد : نظارت بر فشار لوله های کم فشار گاز و مخازن کوچک
• مثال : اندازه گیری فشار در خطوط انتقال گاز شهری

2. مدل TG2 برای ( رنج فشار متوسط )

• محدوده فشار : 0 تا 10.3 بار ( 0 تا 150 psi )
• کاربرد :اندازه گیری فشار در خطوط انتقال سیالات در پالایشگاه ها و نیروگاه ها
• مثال : نظارت فشار دیگ بخار یا خطوط گاز طبیعی

3. مدل TG3 برای ( رنج فشار بالا )

• محدوده فشار : 0 تا 55 بار ( 0 تا 800 psi )
• کاربرد : خطوط بخار و گاز های صنعتی و فرآیند های شیمیایی
• تولید مواد دارویی یا اندازه گیری فشار سیستم های هیدرولیک

4. مدل TG4 برای ( رنج فشار فوق‌العاده بالا )

• محدوده فشار : 0 تا 276 بار ( 0 تا 4000 psi )
• کاربرد : مناسب برای اندازه گیری فشار در حفاری های نفت و گاز در عمق بالا
• مثال : نظارت فشار در سر چاه های استخراج نفت

سوالات متداول

1. تفاوت بین 3051TG و 3051TA چیست؟
   TG برای Gauge و TA برای Absolute است. هر دو بر پایه پلتفرم 3051T بوده و رنج l خروجی l متریال مشترکی دارند .
2. آیا دقت 0.04% برای تمام رنج‌ها ثابت و یکسان است؟
   برای رنج 1–4 دقت مرجع 0.04% Span است؛ برای رنج 5، دقت 0.075% Span ذکر شده است.
3. بین ترانسمیترهای 3051TG و 3051CD کدام را انتخاب کنم؟

• اگر نیاز به اندازه‌گیری مستقیم فشار (گیج یا مطلق) دارید → انتخاب درست 3051TG است.
• اگر نیاز به اندازه‌گیری اختلاف فشار (DP) برای کنترل سطح، دبی یا افت فشار فیلترها دارید → انتخاب عالی 3051CD است.
• هر دو سری از لحاظ دقت، پایداری ۱۰ ساله، پروتکل‌های ارتباطی و ایمنی SIL تقریباً شبیه هستند. تفاوت اصلی آن‌ها در ساختار مکانیکی و نوع فشار قابل اندازه‌گیری است .

خرید و قیمت ترانسمیتر فشار روزمونت 3051TG

دی کی تجهیز به عنوان یکی از معتبرترین فروشگاه تجهیزات ابزاردقیق در تهران ، این تجهیزات را ارائه می کند و اصالت و سلامت فیزیکی آن را تضمین می کند .

برای ” خرید پرشر ترانسمیتر روزمونت 3051TG Rosemount ” به دلیل نوسانات قیمت خواهشمندیم با شماره های زیر تماس حاصل فرمایید .

09216072653   –     09216318122
